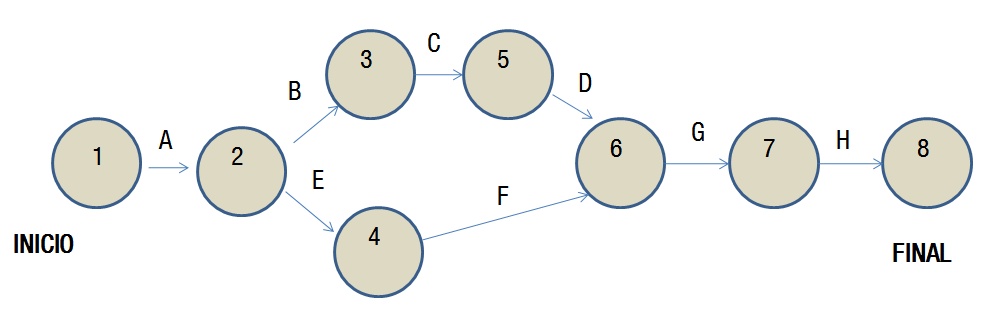

Ya sabemos que el método PERT se basa en la técnica de grafos, pero ¿cómo se representa esquemáticamente cada tarea, el momento de tiempo y el orden en que se deben realizar?
Para realizar la representación gráfica de este método, tendremos presentes tres principios:
- Principio de designación sucesiva. Hay que numerar cada nudo que representan las distintas situaciones y esto se hará de forma correlativa, es decir, primero se asigna el número 1 al nudo inicial y se continúa numerando en función del orden de prelación de las tareas, asignando el último número al nudo final. En definitiva, un nudo no puede numerarse hasta que los nudos que le preceden hayan sido numerados.
- Principio de unicidad del estado inicial y el final: según el cual sólo existirá un nudo inicial y un nudo final.
- Principio de designación unívoca: por la que no pueden existir dos tareas con la misma denominación, puesto que no se pueden repetir dos flechas con el mismo nudo de origen y de destino.
